Les roues brevetées FishSafe™ RHT de Natel remplacent vos roues existantes sur place, avec un rendement et une puissance au niveau des meilleures conceptions et des aubes plus durables. Elles laissent aussi passer le poisson sans danger : un seul investissement pour moderniser la centrale et protéger le poisson.
Rendement validé selon la norme CEI 60193, au niveau des meilleures conceptions conventionnelles
Conceptions Kaplan, Francis et hélice sur une large plage de chutes
>98 % de survie des poissons démontrée au passage
Les roues FishSafe™ RHT remplacent les roues existantes sur place. Elles peuvent tourner à la même vitesse et s'intégrer à l'alternateur et aux ouvrages de génie civil existants, sans modification majeure du barrage, de la centrale ou de son exploitation. Les conceptions de Natel ont été validées selon la norme CEI 60193, avec un rendement au niveau des meilleures conceptions conventionnelles.
Les conceptions maintiennent la puissance existante et, selon le site, peuvent l'augmenter jusqu'à 10 %. Les aubes épaisses et résistantes à l'abrasion s'usent jusqu'à 78,5 % moins et durent jusqu'à cinq fois plus longtemps que celles des roues conventionnelles, ce qui réduit l'entretien pendant toute la durée de vie du groupe.

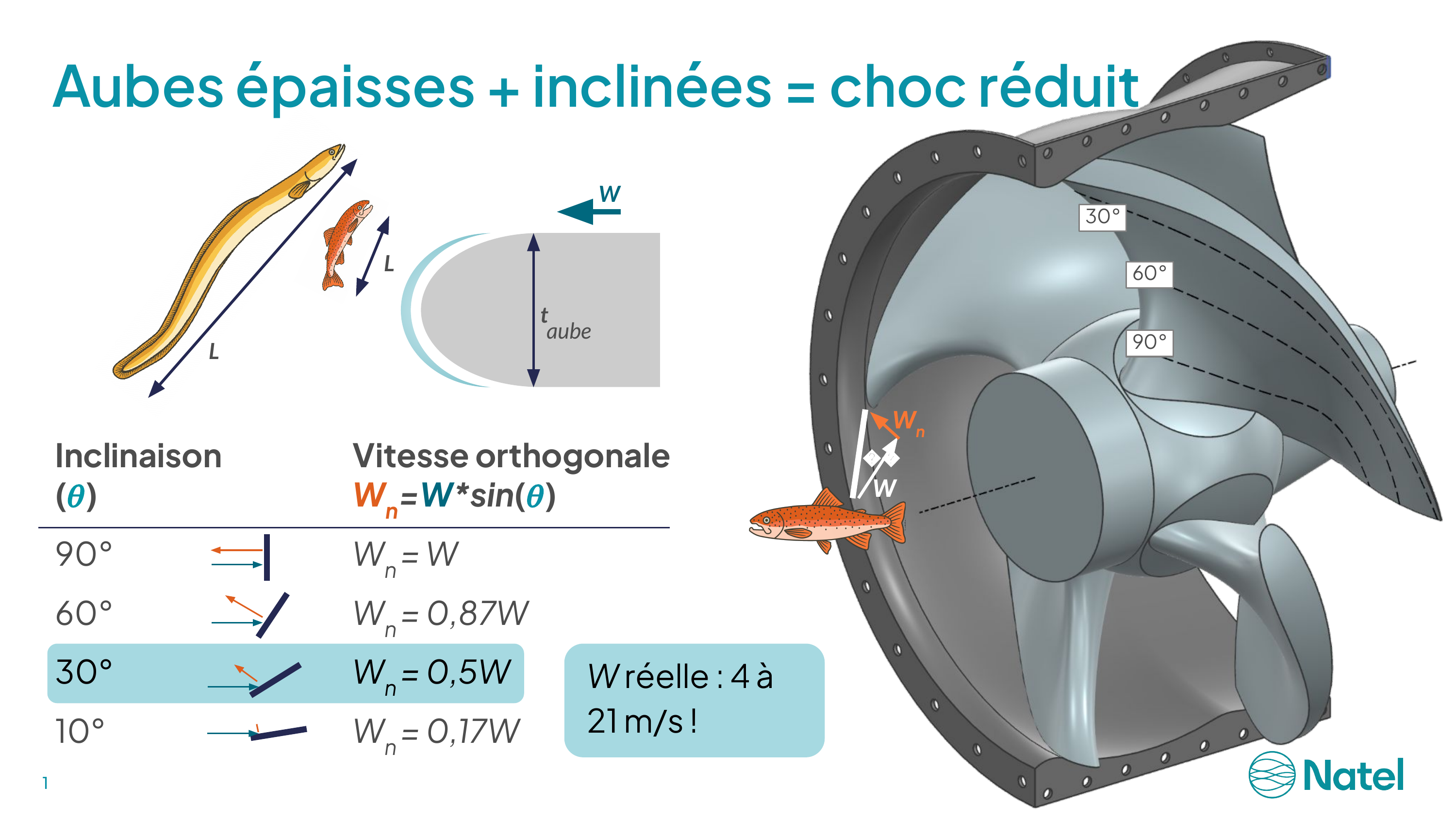

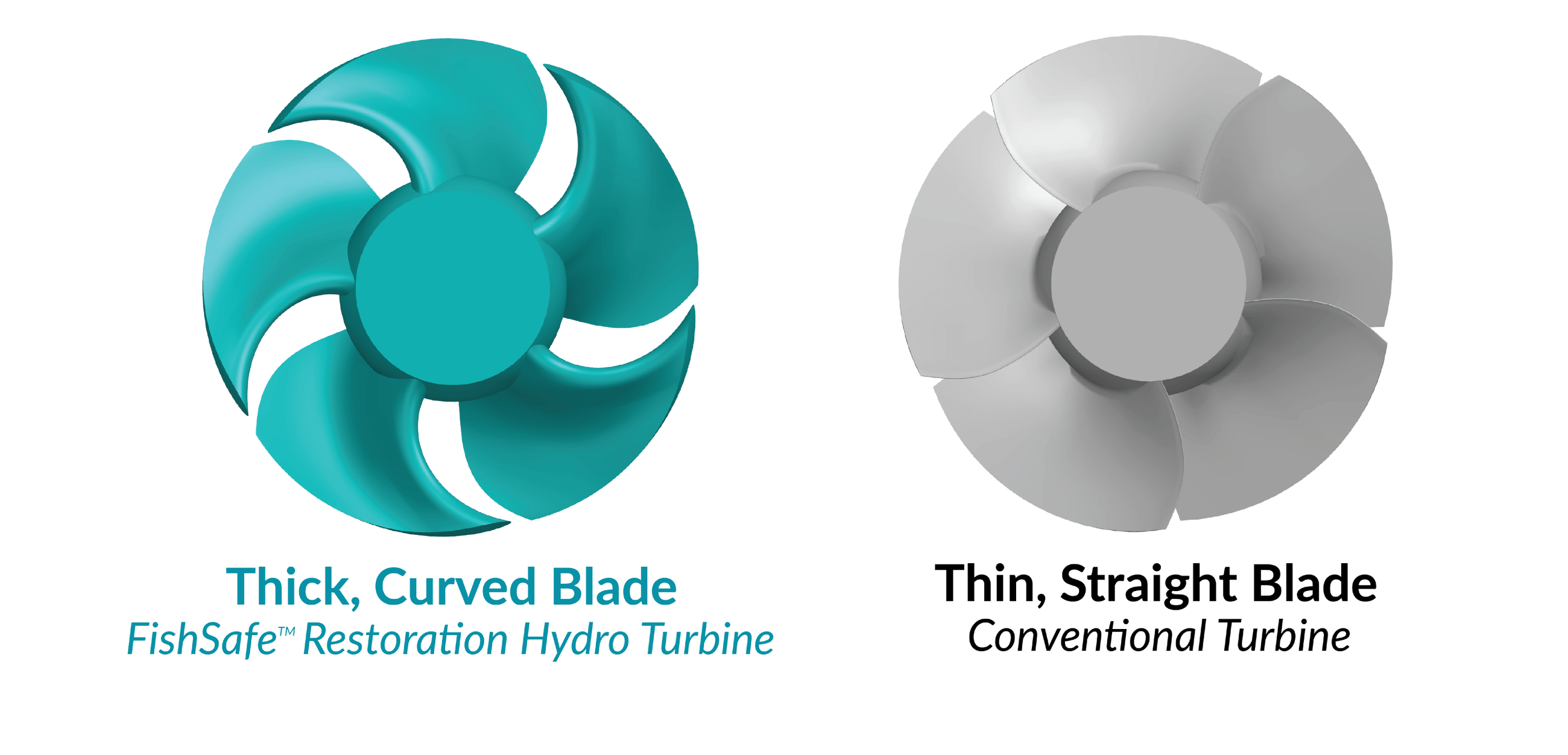

Les aubes FishSafe™ ont un bord d'attaque épais et incliné vers l'avant, qui réduit à la fois la probabilité et la gravité d'un contact. Chaque conception est adaptée au site en fonction des risques de choc et de barotraumatisme, grâce à nos simulations numériques d'écoulement (CFD) propriétaires et à une modélisation par éléments discrets validée par des essais de passage de poissons dans notre laboratoire hydraulique.
C'est cette même épaisseur d'aube, qui protège le poisson, qui procure aux roues FishSafe™ leur résistance à l'abrasion et facilite le passage des débris.
Télécharger la brochureLe passage du poisson n'a pas à se faire au détriment de la production. La roue que vous installez pour moderniser votre centrale peut aussi devenir votre solution de passage du poisson.
Un débit accru atteint les turbines, sans pertes de charge aux grilles et avec la possibilité de réduire le débit des passes de dévalaison.
Des aubes plus durables et aucune grille à nettoyer.
Les poissons traversent le groupe à la même vitesse de rotation et au même point de fonctionnement qu'avec une roue conventionnelle : la roue elle-même peut servir de mesure de passage du poisson au sens de la Loi sur les pêches. Aucune grille, estacade ou passe de dévalaison à construire, exploiter ou entretenir.
Une centrale du nord-est des États-Unis, équipée de deux groupes bulbes Kaplan horizontaux (environ 13 MW, chute brute de 6,7 à 7,5 m), devait assurer la dévalaison des saumoneaux et des saumons noirs (saumon atlantique), de l'anguille d'Amérique ainsi que des aloses adultes et juvéniles. La firme d'ingénierie du propriétaire a évalué le coût de trois options.
| Option | Poissons protégés | Faisabilité technique | Coût de construction (USD) | Énergie perdue sur 40 ans de permis (USD) | Coût total (USD) |
|---|---|---|---|---|---|
| Estacade de guidage flottante | Saumoneaux seulement | Faisable | 27,8 M$ | 7,2 M$ | 35,0 M$ |
| Grille inclinée | Toutes les espèces visées | Préoccupations majeures à cette échelle | 93,3 M$ | 31,1 M$ | 124,4 M$ |
| Roues FishSafe™ RHT | Toutes les espèces visées | Faisable | 12 à 20 M$ | Aucune | 16 M$ |
Sélectionnée par le Fish Enhancement, Mitigation and Research Fund et en collaboration avec la New York Power Authority, Natel a développé des conceptions préliminaires de roues FishSafe™ RHT pour les deux types de groupes de la centrale St. Lawrence-FDR (940 MW), soit la partie américaine du barrage Moses-Saunders, à la frontière de l'Ontario et de l'État de New York.
Selon les résultats de l'étude, la survie de l'anguille d'Amérique est estimée à plus de 98 % dans toutes les conditions d'exploitation simulées, pour des rendements de pointe de 94,6 % et 94,3 %. Ces valeurs se situent dans l'incertitude de mesure des groupes existants et maintiennent la production annuelle et la puissance installée.
Lire l'annonce (en anglais) →Conception initiale de la roue FishSafe™. Le rapport couvre le rendement, la cavitation, la survie prédite et une estimation préliminaire des coûts.
Géométrie finale et collines de rendement complètes (performances et charges), avec essais sur modèle réduit en option.
Des fabricants de turbines reconnus fabriquent selon les spécifications de Natel, avec une livraison possible en 12 à 24 mois.
Garanties de performance, validation sur le terrain et accompagnement des essais de passage du poisson.
Parlez-nous de votre centrale. Nous préparerons une étude de faisabilité présentant le rendement, la survie des poissons et le coût prévus d'une conception FishSafe™ pour votre site. Natel est membre de WaterPower Canada et de l'Ontario Waterpower Association.
